طراحی قالب بطری پلاستیکی اولین و حیاتی ترین قدم در چرخه تولید یک بسته بندی موفق است که مستقیما بر کیفیت محصول نهایی و سود آوری خط تولید تاثیر می گذارد. در دنیای رقابتی امروز، یک طراحی هوشمندانه فراتر از ایجاد یک شکل ظاهری ساده است و باید ترکیبی دقیق از هنر طراحی صنعتی، محاسبات پیچیده مهندسی مکانیک و شناخت عمیق از رفتار پلیمرها باشد. هدف ازدرج این مطلب، تشرح فرآیند تخصصی ساخت قالب، تحلیل هزینه های پنهان و ارائه نقشه راهی جامع برای تولیدکنندگانی است که به دنبال بهینه سازی زمان و بودجه خود در مسیر تجاری سازی محصولات جدید هستند. با درک صحیح از پارامتر های فنی مانند توزیع ضخامت دیواره و تحلیل جریان مواد، می توان از بروز خسارات سنگین در مرحله تولید انبوه جلوگیری کرد و محصولی متمایز را به بازار عرضه نمود.
اهمیت استراتژیک طراحی قالب بطری در صنعت بسته بندی مدرن
در بازار اشباع شده کنونی، طراحی قالب بطری به عنوان یک مزیت رقابتی استراتژیک شناخته می شود که می تواند هزینه های لجستیک و تولید را تا ۳۰ درصد کاهش دهد. استفاده از متریال هایی مانند PET (پلی اتیلن ترفتالات) یا PE (پلی اتیلن) نیازمند دانش فنی خاصی در طراحی قالب است تا ساختار بطری در برابر فشارهای داخلی و ضربات خارجی مقاومت کافی داشته باشد. یک طراحی اصولی نه تنها جذابیت بصری محصول را در قفسه فروشگاه تضمین می کند، بلکه با بهینه سازی وزن محصول، مصرف مواد اولیه را به حداقل رسانده و پایداری زیست محیطی برند را ارتقا می دهد. مهندسان در این مرحله باید توازنی دقیق میان زیبایی شناسی و کارایی عملکردی ایجاد کنند تا قالب نهایی در نرخ چرخه تولید بالا، کمترین میزان استهلاک و ضایعات را داشته باشد.
تحلیل مراحل فنی و مهندسی طراحی قالب بطری از ایده تا خروجی نهایی
فرآیند مهندسی طراحی قالب بطری یک مسیر خطی و در عین حال بازگشتی است که با دریافت نیازهای مشتری و آنالیز بازار آغاز می شود. پس از تایید طرح اولیه، محاسبات مربوط به نرخ انقباض پلیمر مورد نظر اعمال می شود تا ابعاد دقیق حفره های قالب تعیین گردد. در مرحله بعد، سیستم های خنک کاری قالب به گونه ای طراحی می شوند که دمای قالب در تمام نقاط به صورت یکنواخت کنترل شود؛ چرا که عدم توازن دمایی منجر به دفرمه شدن بطری و ایجاد تنش های پسماند در بدنه پلاستیک می شود. دقت در ماشین کاری CNC و پرداخت نهایی سطوح قالب نیز تعیین کننده شفافیت و کیفیت ظاهری بطری های خروجی خواهد بود که در نهایت منجر به تولید محصولی بدون پلیسه و با ابعاد دقیق می گردد.
1. مدلسازی سه بعدی (3D Modeling) و شبیه سازی فشار در نرم افزار های مهندسی

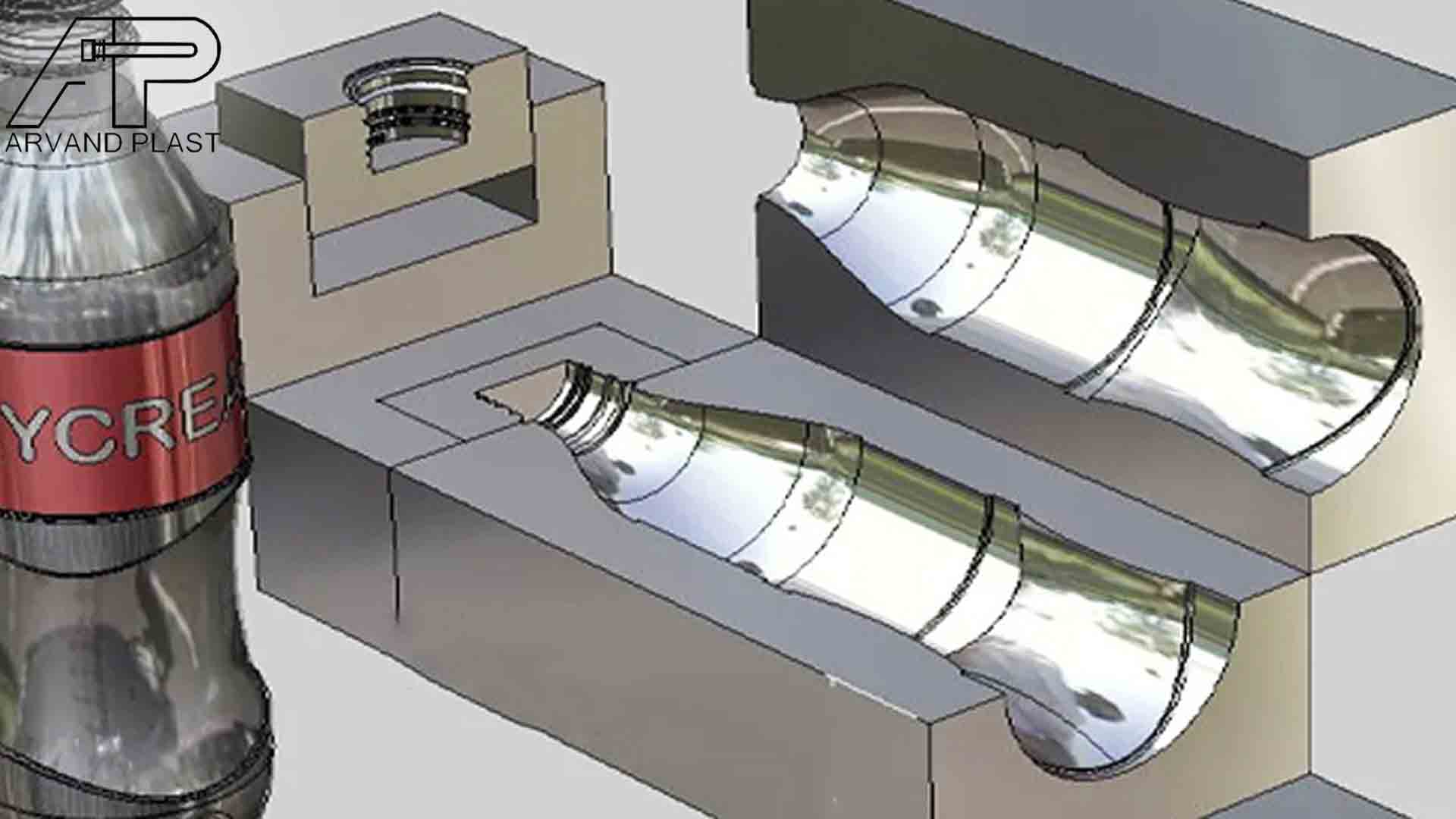

استفاده از نرم افزار های پیشرفته ای نظیر SolidWorks یا Catia در مرحله مدلسازی سه بعدی، به طراحان اجازه می دهد تا پیش از ساخت فیزیکی، تمام ابعاد و زوایای خروج از قالب را با دقت میکرونی بررسی کنند. در این بخش، انجام تست های شبیه سازی فشار و تحلیل المان محدود (FEA) بسیار ضروری است تا نقاط ضعف ساختاری بطری در برابر فشار گاز (در نوشابه های گازدار) یا فشار عمودی هنگام چیدمان در پالت شناسایی شود. این رویکرد پیشگیرانه باعث می شود که اصلاحات لازم در هندسه بطری یا طراحی قالب در فضای نرم افزاری انجام گیرد که نتیجه آن حذف هزینه های سرسام آور اصلاح قالب های ساخته شده و تضمین سلامت فیزیکی محصول در زنجیره تامین است.
2. انتخاب متریال مناسب برای ساخت بدنه قالب بر اساس تیراژ تولید
انتخاب آلیاژ مناسب برای ساخت بدنه اصلی قالب مستقیما به استراتژی تیراژ تولید و نوع فرآیند (دمشی یا تزریقی) بستگی دارد. برای تولیدات با تیراژ بسیار بالا و حساسیت ابعادی شدید، معمولا از فولاد های گرمکار با سختی بالا یا استیل های ضد زنگ سری ۴۰۰ استفاده می شود که مقاومت عالی در برابر سایش و خوردگی ناشی از گاز های پلیمری دارند. در مقابل، برای سفارش هایی با تیراژ متوسط یا نمونه سازی اولیه، آلیاژ های آلومینیوم سری ۷۰۰۰ (مانند ۷۰۷۵) به دلیل نرخ انتقال حرارت بسیار بالا و وزن سبک تر، گزینه ای اقتصادی و کارآمد هستند. انتخاب صحیح متریال قالب نه تنها طول عمر مفید ابزار را تضمین می کند، بلکه تاثیر مستقیمی بر کاهش زمان خنک کاری و در نتیجه افزایش سرعت تولید در هر ساعت دارد.
فاکتور های تعیین کننده قیمت و هزینه های ساخت قالب بطری پلاستیکی
برآورد هزینه طراحی و ساخت قالب بطری پلاستیکی تابعی از پیچیدگی هندسی، نوع فولاد مصرفی و تکنولوژی ماشین کاری مورد نیاز است. هزینه های ثابت شامل طراحی مهندسی و برنامه نویسی CNC می باشد، اما هزینه های متغیر به شدت تحت تاثیر ابعاد قالب و سیستم های جانبی مانند هات رانر یا مکانیزم های باز و بسته شدن هیدرولیکی قرار دارند. همچنین نوع پرداخت سطحی، از براقیت بالا تا بافت های خاص، می تواند قیمت نهایی را تغییر دهد. سرمایه گذاران باید توجه داشته باشند که خرید یک قالب ارزان قیمت با متریال نامرغوب، در بلندمدت هزینه های تعمیر و نگهداری سنگین و توقف خط تولید را به همراه خواهد داشت که به مراتب گران تر از سرمایه گذاری اولیه بر روی یک قالب باکیفیت است.
· تاثیر تعداد کویتی (تعداد حفره ها) بر سرعت بازگشت سرمایه

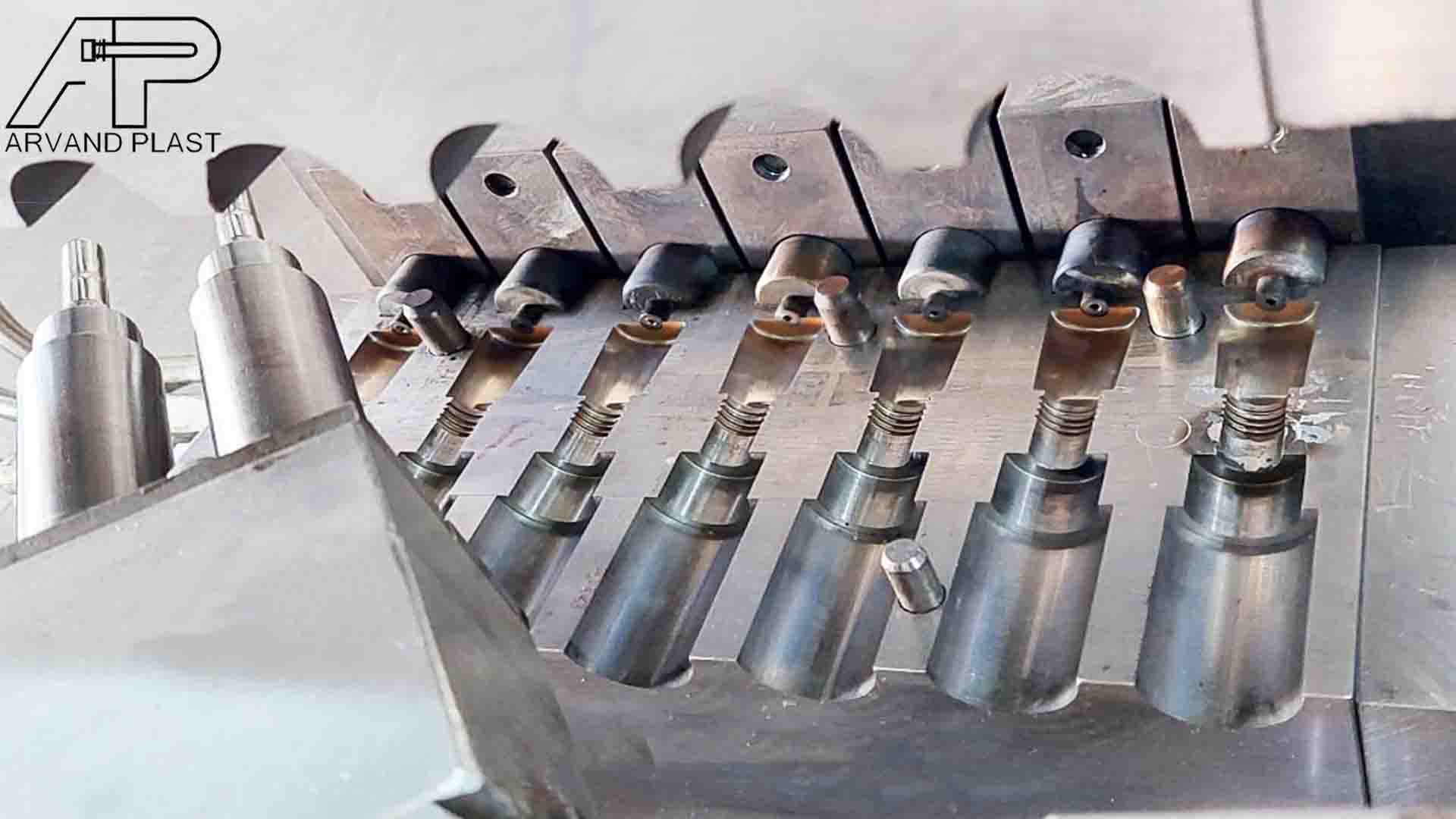

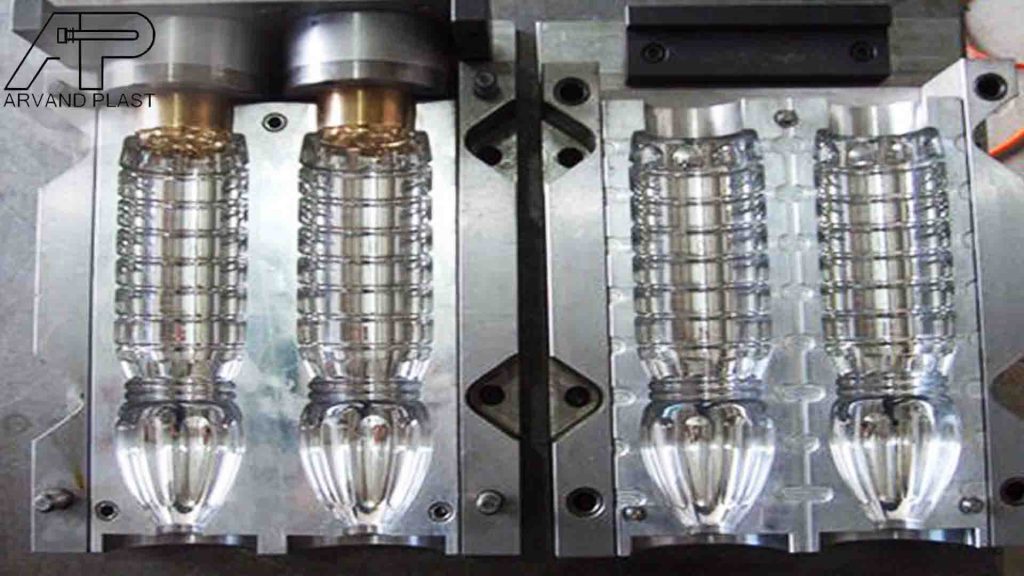

افزایش تعداد حفره ها یا کویتی (Cavity) در طراحی قالب بطری، اگرچه هزینه اولیه ساخت قالب را به طور چشمگیری افزایش می دهد، اما هزینه تمام شده هر واحد محصول را به شدت کاهش می دهد. برای مثال، یک قالب ۸ کویتی در مقایسه با یک قالب ۲ کویتی، در هر ضرب دستگاه تعداد بیشتری بطری تولید می کند که این موضوع باعث توزیع هزینه های سربار، برق و نیروی انسانی بر روی تعداد محصول بیشتر می شود. انتخاب تعداد بهینه کویتی باید بر اساس ظرفیت خروجی دستگاه بادکن و میزان تقاضای بازار انجام شود تا از بلااستفاده ماندن ظرفیت تولید یا کمبود موجودی در بازار جلوگیری شده و نرخ بازگشت سرمایه (ROI) در کوتاه ترین زمان ممکن محقق گردد.
قالب گیری دمشی (Blow Molding) در مقابل تزریقی
در صنعت تولید بطری، انتخاب بین متد های مختلف بر اساس ساختار محصول و تیراژ تعیین می شود. جدول زیر تفاوت های کلیدی در طراحی قالب برای این دو روش پرکاربرد را نشان می دهد:
| پارامتر فنی | قالب گیری دمشی (Extrusion Blow) | قالب گیری تزریقی-دمشی (IBM/ISBM) |
| نوع مواد اولیه | HDPE, PVC, PP | PET, PP |
| دقت ابعادی دهانه | متوسط (نیاز به آرایش) | بسیار بالا (رزوه دقیق) |
| هزینه ساخت قالب | نسبتا کمتر | بالا (نیاز به قالب پریفرم) |
| توزیع ضخامت | کنترل دشوارتر | کنترل بسیار دقیق |
| کاربرد اصلی | گالن ها و بطری های مواد شوینده | بطری های نوشیدنی و دارویی |
چک لیست طلایی نکات حیاتی قبل از ثبت سفارش طراحی قالب بطری
پیش از نهایی کردن سفارش ساخت قالب، بررسی دقیق چند پارامتر کلیدی می تواند از شکست پروژه جلوگیری کند. ابتدا باید از انطباق کامل دهانه بطری با استاندارد های درب های موجود در بازار اطمینان حاصل کرد تا در مرحله پلمپ و نشت بندی مشکلی پیش نیاید. مورد دوم، بررسی حجم دقیق بطری با احتساب فضای خالی بالای مایع است که برای جلوگیری از ترکیدگی بطری در اثر تغییرات دما ضروری است. همچنین، تعبیه سیستم های پران مناسب و زاویه خروج قطعه باید به گونه ای باشد که از ایجاد خط و خش روی بدنه شفاف بطری جلوگیری شود. در نهایت، توصیه می شود حتما نمونه اولیه با پرینت سه بعدی ساخته شود تا ارگونومی و هندسه محصول در دست کاربر به صورت فیزیکی ارزیابی گردد.
تکنولوژی های نوظهور در بهینه سازی وزن و استحکام بطری های پلاستیکی

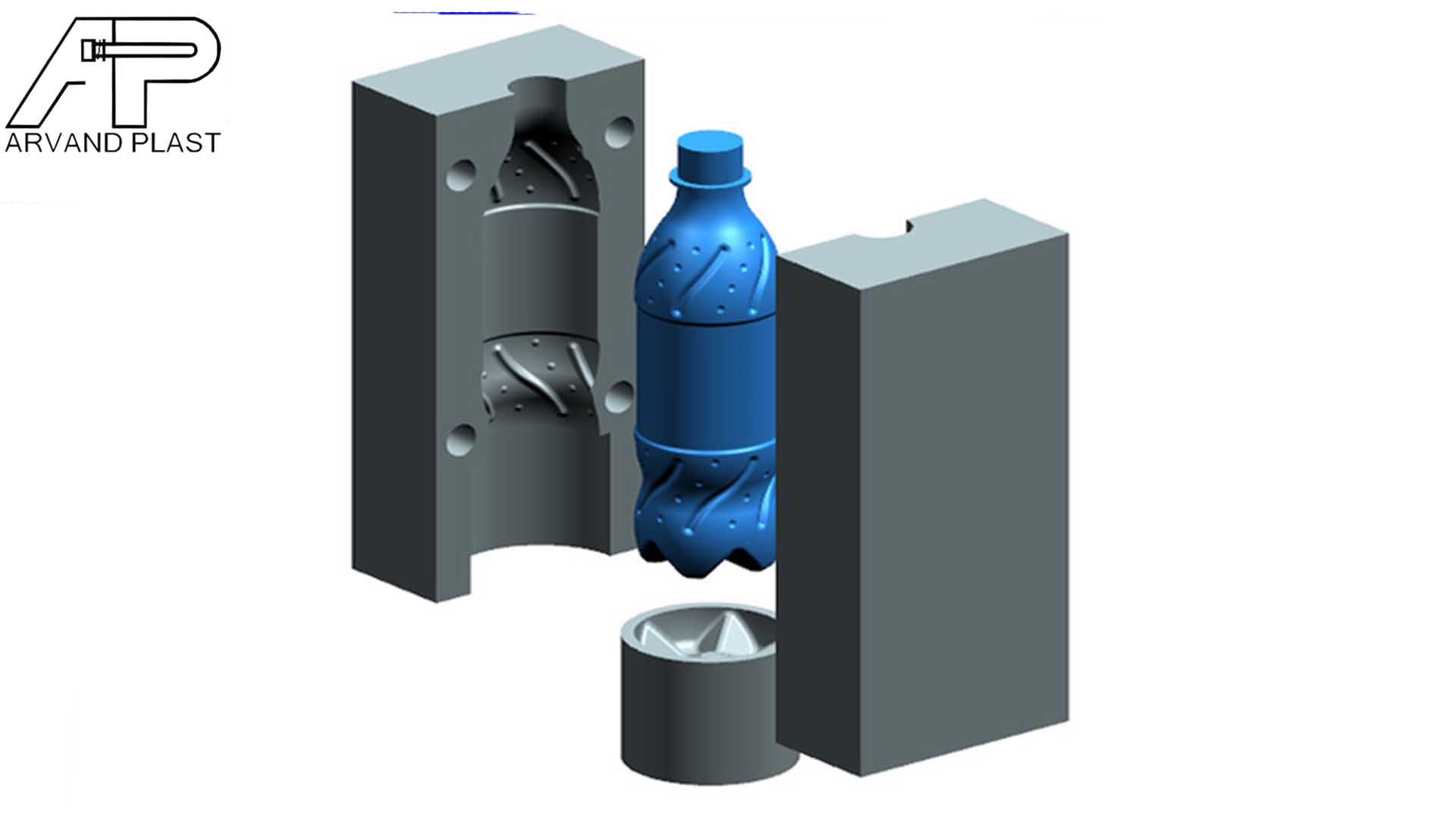

تکنولوژی های نوین در طراحی قالب بطری به سمت استفاده از ساختار های هندسی پیچیده برای حفظ استحکام با حداقل متریال حرکت کرده اند. ایجاد شیار های تقویتی (Ribs) و طراحی کف بطری به صورت پتالوئید برای تحمل فشار های داخلی، از جمله این نوآوری ها هستند. همچنین، استفاده از نرم افزار های شبیه سازی جریان سیال (CFD) به مهندسان کمک می کند تا مسیر حرکت هوا و مواد را درون قالب بهینه کنند که منجر به حذف نقاط تمرکز تنش می شود. این پیشرفت ها به تولیدکنندگان اجازه می دهد تا بطری هایی با وزن کمتر اما مقاومت بالاتر تولید کنند که در نتیجه هزینه حمل و نقل کاهش یافته و اثرات زیست محیطی مخرب پلاستیک در طبیعت به حداقل می رسد.
نقش طراحی ارگونومیک در تجربه کاربری و کاهش ضایعات تولید
طراحی ارگونومیک بطری نه تنها باعث سهولت در استفاده و حمل محصول توسط مصرف کننده می شود، بلکه در مرحله تولید نیز نقش بسزایی در کاهش ضایعات دارد. بطری هایی که دارای زوایای تند یا فرورفتگی های عمیق غیرمنطقی هستند، در هنگام خروج از قالب دچار مشکل شده و نرخ خرابی تولید را بالا می برند. یک طراحی هوشمندانه با در نظر گرفتن نحوه قرارگیری انگشتان و توزیع وزن مایع، باعث می شود بدنه بطری در برابر فشار مکش ناشی از سرد شدن مایعات داغ نیز مقاوم باشد. علاوه بر این، ارگونومی صحیح در قسمت کف بطری، پایداری آن را روی نقاله های خط پرکن تضمین کرده و از افتادن و توقف خط تولید جلوگیری می کند که این خود به معنای راندمان بالاتر در کارخانه است.
سوالات پرتکرار
۱. بهترین متریال برای ساخت قالب های بطری با تیراژ بالا چیست؟
برای تولید در مقیاس صنعتی و تیراژ میلیونی، استفاده از فولاد های آلیاژی ضد زنگ مانند سری ۱.۲۰۸۳ یا ۱.۲۳۱۶ توصیه می شود. این فولاد ها علاوه بر سختی پذیری عالی، در برابر گاز های خورنده حاصل از ذوب برخی پلیمرها مقاوم هستند و صیقل پذیری فوق العاده ای دارند که باعث می شود بطری های خروجی کاملا شفاف و بدون نقص ظاهری باشند. همچنین استفاده از مس- برلیوم در نقاط حساس برای انتقال حرارت سریع تر پیشنهاد می شود.
۲. چرا طراحی دهانه بطری (Neck) حساس ترین بخش طراحی قالب است؟
دهانه بطری باید با دقت صدم میلی متر طراحی شود تا با استاندارد های بین المللی درب ها نظیر PCO 1810 یا ۱۸۸۱ مطابقت داشته باشد. هرگونه خطا در طراحی رزوه ها یا قطر داخلی دهانه منجر به نشتی محصول، عدم پلمپ صحیح یا مشکل در دستگاه های درب بند می شود. به همین دلیل، در طراحی قالب معمولا بخش دهانه به صورت قطعات تعویضی ساخته می شود تا دقت بالاتری داشته باشد.
۳. زمان استاندارد برای طراحی و ساخت یک قالب بطری چقدر است؟
زمان تحویل قالب بسته به پیچیدگی طرح و تعداد کویتی ها متفاوت است، اما به طور معمول فرآیند طراحی مهندسی بین ۱ تا ۲ هفته و فرآیند ساخت، ماشین کاری و تست نهایی بین ۴ تا ۸ هفته زمان می برد. این زمان شامل مراحل تهیه بلوک های فولادی، تراشکاری CNC، اسپارک، مونتاژ و در نهایت تست اولیه (T1) برای بررسی ابعادی و سلامت عملکرد قالب در دستگاه است.
۴. تفاوت اصلی قالب های سرد و گرم در تولید بطری پلاستیکی چیست؟
قالب های سرد معمولا برای فرآیند دمشی ساده استفاده می شوند که دمای قالب توسط چرخش آب کنترل می شود تا پلاستیک به سرعت منجمد شود. اما در فرآیند های خاص مانند پرکنی داغ (Hot Fill)، طراحی قالب بسیار پیچیده تر است و باید بتواند دمای بالایی را تحمل کند تا بطری در اثر حرارت مایع تغییر شکل ندهد. در این حالت سیستم های گردش روغن داغ و طراحی های ویژه ای برای جبران انقباض حرارتی در نظر گرفته می شود.
جمع بندی نهایی
طراحی قالب بطری یک فرآیند چندوجهی است که موفقیت در آن نیازمند همکاری نزدیک بین تیم های طراحی صنعتی، مهندسی مکانیک و متخصصان بازاریابی است. برای دستیابی به یک خروجی بی نقص، تمرکز بر شبیه سازی های نرم افزاری قبل از ساخت و انتخاب متریال متناسب با استراتژی فروش، امری اجتناب ناپذیر است. با رعایت استاندارد های فنی و در نظر گرفتن نیاز های مصرف کننده نهایی، می توان قالبی تولید کرد که نه تنها طول عمر بالایی داشته باشد، بلکه هزینه های جاری تولید را به حداقل رسانده و هویت بصری قدرتمندی برای برند ایجاد کند. سرمایه گذاری روی دانش فنی و تکنولوژی های روز در حوزه قالب سازی، مطمئن ترین راه برای تضمین بقا و پیشرفت در صنعت بسته بندی پلاستیک است.
